CARA MUDAH PASANG PEMANCAR RTRW-Net

Cara Mudah Pasang Pemancar RTRW-Net

Tutorial ini bisa di Download Disini

Koneksi Internet di era 2007 bukan lagi sebuah barang mahal, para rekan yang punya sedikit duwit yang di sisakan di tabungan udah bisa jadi Pak RT lhoo (RTRW-Net) hehehee

1. Kumpulkan peralatannya untuk pemancar (disini akan di bahas omni dengan radio Senao 2611 ) antara lain:
• Access Point (radio) Senao2611

senao 2611

• Antena Omni 360 derajat


omni 360 derajat
• Kabel UTP Secukupnya, hingga nyampe tempat di atas yang paling tinggi

kabel utp secukupnya
• Kabel Listrik secukupnya (sepanjang kabel UTP) atau bisa menggunakan POE (power Over Ethernet)


POE
• BOX untuk naruh Radio Senao nya
• Tiang yang tinggi, syukur-syukur jika mempunyai tower sendiri

2. Pertama yang harus dilakukan adalah tersenyum dan bercanda dengan rekan- rekan, dan teriak-teriak kayak orang gila.. “KAMI PASTI BERHASIL” sebanyak 10 kali. hehehhehehe
3. Langkah selanjutnya adalah merakit omninya di tiang agar supaya di atas tower bisa langsung di pasang.
Photobucket
4. Setting dulu Radio Senao 2611 nya di bawah supaya pada waktu pemasangan hanya tinggal pasang
Konfigurasi Senao 2611 untuk AP

a) Nyalakan radionya tancapkan kabel Power ke listrik dan kabel LAN nya ke komputer
b) isi IP di komputer anda dengan blok yang sama dengan IP radio Senao (ip default senao 192.168.1.1) jadi di komputer anda boleh di isikan IP 192.168.1.2 atau 192.168.1.3 atau yang lainnya hingga range akhir nya 254, anda bisa membaca lebih lanjut tentang konsep dasar IP addres dan subneting di sini :
Konsep dasar IP address : http://www.forummikrotik.com/beginner-installation/153-konsep-dasar-ip-address.html
Konsep Subneting : http://www.forummikrotik.com/beginner-installation/155-konsep-subnetting-siapa-takut.html

c) Selanjutnya buka browser, boleh mozilla atau internet explorer atau Opera, kmudian panggil radio senao di browser dengan cara ketikkan ip di browser 192.168.1.1 dengan Username default : admin dan password default : admin

Tampilan awal Senao

d) Kemudian pilih menu Admin sebelah kiri


Tampilan pada Admin
e) Kemudian di situ anda bisa menggantikan IP Senao ini menjadi IP yang anda suka, misalnya kita akan mengganti ip nya menjadi 192.168.70.1 dengan subnet nya 255.255.255.0
f) Default nya radio Senao adalah sebagai Client, untuk menggantikannya menjadi AP, maka harus di setting menjadi AP dengan cara Tarik scrol nya ke bawah kmudian klik swicth to AP (tekan tombol swicth)

g) Di situ anda juga bisa mengganti username dan passwordnya semau anda (asal jangan sampe lupa)
h) Kemudian pilih Save, dan muncul pilihan reboot, klik tombol reboot

i) selesai deh.. sekarang tinggal langkah pemasangan ke tower paling tinggi

5. Pemasangan Omni dilakukan setelah radio di masukkan kedalam box, dan pastikan anda sudah memakai pengaman untuk memanjat (harnest)
Pemakaian Harnest buat pengaman

Pastikan kabel LAN dan kabel power sudah terpasang dan yang manjat tower pasang antena juga memastikan bahwa led (lampu) Power dan LAN pada Radio menyala

6. Jangan lupa setting AP tadi, kita telah mengganti IP nya tadi menjadi 192.168.70.1, jadi IP di komputer harus di isi satu blok dengan IP diatas misalnya 192.18.70.2
7. Sekarang kembali buka browser dan panggil radionya tadi dengan mengetikkan IP di Browser 192.168.70.1

Tampilan Awal Senao2611 Sebagai AP

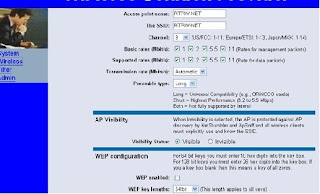

8. Kemudian klik pada menu wireless dan akan muncul tampilan seperti ini :


9. berikut penjelasannya
a) Access Point Name : memberi nama pada Access Point
b) The SSID: SSID adalah signal yang nantinya di cari oleh client isikan misal (RTRW-NET)
c) Channel :

Versi Wi-Fi yang paling luas dalam pasaran AS sekarang ini (berdasarkan dalam IEEE 802.11b/g) beroperasi pada 2.400 MHz sampai 2.483,50 MHz. Dengan begitu mengijinkan operasi dalam 11 channel (masing-masing 5 MHz), berpusat di frekuensi berikut:

# Channel 1 - 2,412 MHz;

# Channel 2 - 2,417 MHz;

# Channel 3 - 2,422 MHz;

# Channel 4 - 2,427 MHz;

# Channel 5 - 2,432 MHz;

# Channel 6 - 2,437 MHz;

# Channel 7 - 2,442 MHz;

# Channel 8 - 2,447 MHz;

# Channel 9 - 2,452 MHz;

# Channel 10 - 2,457 MHz;

# Channel 11 - 2,462 MHz
disini kita akan memakai Channel 9.
Untuk pengetahuan lebih lanjut anda bisa browsing disini : http://wapedia.mobi/id/Wi-Fi

d) Lewati Option lainnya biarkan standart saja
e) WEP untuk security wireless bawaan Laptop, boleh anda centang dan isikan password untuk meng aksesnya

10. Langkah selanjutnya adalah memilih menu Filter, aktifkan menu dengan mencentang Mac Address filetering agar tidak sembarang cilent yang bisa masuk dan terkoneksi dengan Radio Senao Omni ini, jika ada client yang ingin terkoneksi, tanyakan dulu, brapa mac Address LAN nya, baru di masukkan di kolom yang bisa kita isi


11. Sampai di sini instalasi anda sudah bisa di bilang selesai, dan ingat, selalu tanyakan kepada client macAddress LAN radio client dan masukkan ke dalam list radio Senao Omni.
12. Mudah bukan?? Siapapun anda dan dimanapun anda jika mempunyai kedudukan sebagai RT/RW semoga memiliki pengetahuan di bidang ini, sehingga penetrasi internet di Indonesia bisa berjalan…
13. Pada Client juga di pasang radionya dan dilakukan pointing ke SSID RTRW-Net, anda bisa dapatkan tutorialnya disini : http://jaylangkung.com/?p=59
